Изоляторы для съемных трансформаторных вводов

/ / / Изоляторы для съемных трансформаторных вводов

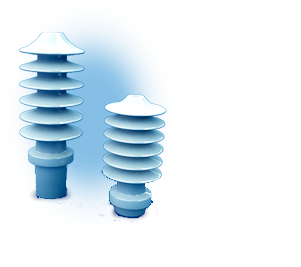

croppedimage301267-izol5.pngИзоляторы предназначены для работы на открытом воздухе, как в нормальных условиях, так и в районах с загрязненной атмосферой. Особенности конструкции изоляторов (съемных) позволяют заменять их в случае выхода из строя без замены аппарата.

Отвечают требованиям ТУ 16-757.032-86. Материал изоляционной части – материал керамический электротехнический подгруппы 110 ГОСТ 20419-83. Покрытие: глазурь неокрашенная прозрачная. По требованию потребителя изоляторы на класс напряжения 10-35 кВ – покрытие: глазурь коричневая.

Наименование изолятора Обозначение чертежа ГОСТ, ТУ Класс напряжения, кВ Длина пути утечки тока не менее, см Н, мм D наружный, мм Масса, кг Эскиз
номин. максимальная масса, кг, не более
ИПТ-0,5/100 О1 ИВЕЮ.757524.045 ТУ 16-757.032-86 0,5 -- 35 40 0,07 0,08 1302079505_disk.png
ИПТВ-0,5/100 О1 ИВЕЮ.757513.041 ТУ 16-757.032-86 0,5 -- 15 40 0,025 0,028 1302079505_disk.png
ИПТШ-0,5/100 О1 ИВЕЮ.757513.042 ТУ 16-757.032-86 0,5 -- 12 30 0,018 0,02 1302079505_disk.png
ИПТ-1/250-I О1 ИВЕЮ.757524.044-01 ТУ 16-757.032-86 1 -- 80 50 0,21 0,23 1302079505_disk.png
ИПТВ-1/250 О1 ИВЕЮ.757513.039 ТУ 16-757.032-86 1 -- 30 60 0,14 0,15 1302079505_disk.png
ИПТ-1/250 О1 ИВЕЮ.757524.044 ТУ 16-757.032-86 1 -- 95 50 0,23 0,23
ИПТ-1/400 О1 ИВЕЮ.757524.039 ТУ 16-757.032-86 1 -- 90 70 0,42 0,45 1302079505_disk.png
ИПТВ-1/400-630 О1 ИВЕЮ.757513.040 ТУ 16-757.032-86 1 -- 30 85 0,28 0,3 1302079505_disk.png
ИПТ-1/630 О1 ИВЕЮ.757524.043 ТУ 16-757.032-86 1 -- 90 70 0,41 0,44 1302079505_disk.png
ИПТ-1/1000 О1 ИВЕЮ.757524.047 ТУ 16-757.032-86 1 -- 100 90 0,70 0,8 1302079505_disk.png
ИПТВ-1/1000 О1 ИВЕЮ.757513.038 ТУ 16-757.032-86 1 -- 35 110 0,45 0,5
ИПТ-1/1600-2000 О1 ИВЕЮ.757524.046 ТУ 16-757.032-86 1 -- 100 105 1,10 1,2 1302079505_disk.png
ИПТВ-1/1600-2000 О1 ИВЕЮ.757523.077 ТУ 16-757.032-86 1 -- 35 125 0,51 0,55
ИПТ-1/3150 О1 ИВЕЮ.757524.038 (СБ-0498) (2ИВ.813.074) ТУ 16-757.032-86 1 -- 100 125 1,70 1,8 1302079505_disk.png
ИПТВ-1/3150 О1 ИВЕЮ.757523.076 (СБ-0499к) (2ИВ.855.004) ТУ 16-757.032-86 1 -- 35 150 0,9 0,96 1302079505_disk.png
ИПТ-3/5000 Б О1 ИВЕЮ.757523.114 (СБ-0600к)  (2ИВ.813.021) ТУ 16-757.032-86 3 9 210 230 7,9 8,5
ИПТ-6-10/250 А О1 ИВЕЮ.757523.085 ТУ 16-757.032-86 6-10 20 240 130 2,20 2,4 1302079505_disk.png
ИПТ-10/400 А О1 ИВЕЮ.757523.116 (СБ-0518)  (2ИВ.813.026) ТУ 16-757.032-86 10 20 250 140 3,5 3,7 1302079505_disk.png
ИПТ-10/630 А О1 ИВЕЮ.757523.149 (СБ-0481) (8ИВ.813.027) ТУ 16-757.032-86 10 20 250 140 3,5 3,8 1302079505_disk.png
ИПТ-10/1000 А О1 ИВЕЮ.757523.120 (СБ-0482к)  (2ИВ.813.028) ТУ 16-757.032-86 10 20 285 156 5,5 5,9 1302079505_disk.png
ИПТ-10/3150 А О1 ИВЕЮ.757523.119 (СБ-0469) (2ИВ.813.006) ТУ 16-757.032-86 10 20 285 185 7,0 7,5 1302079505_disk.png
ИПТ-10/250 Б О1 ИВЕЮ.757523.117 (2ИЭ.813.056) ТУ 16-757.032-86 10 30 295 130 3,0 3,2 1302079505_disk.png
ИПТ-10/400 Б О1 ИВЕЮ.757524.048 (2ИЭ.813.057-0) ТУ 16-757.032-86 10 30 305 140 4,5 4,8 1302079505_disk.png
ИПТ-10/630 Б О1 ИВЕЮ.757524.048-01 (2ИЭ.813.057-0) ТУ 16-757.032-86 10 30 305 140 4,5 4,8 1302079505_disk.png
ИПТ-10/1000 Б О1 ИВЕЮ.757523.118 (2ИЭ.813.058) ТУ 16-757.032-86 10 30 335 156 6,0 6,4 1302079505_disk.png
ИПТ-10/3150 Б О1 ИВЕЮ.757523.115 (2ИЭ.813.059) ТУ 16-757.032-86 10 30 335 186 9,0 9,6 1302079505_disk.png
ИПТ-20/250 А О1 ИВЕЮ.757523.121 (СБ-0609к) (2ИЭ.813.029) ТУ 16-757.032-86 20 40 355 170 5,5 5,9
ИПТ-20/400 А О1 ИВЕЮ.757524.051 (СБ-0596)  (2ИВ.813.009) ТУ 16-757.032-86 20 40 410 160 6,3 6,7
ИПТ-20/630 А О1 ИВЕЮ.757523.086 (2ИВ.813.010) ТУ 16-757.032-86 20 40 410 160 6,3 6,7
ИПТ-20/1000 А О1 ИВЕЮ.757524.040 (СБ-0598) (2ИВ.813.011) ТУ 16-757.032-86 20 40 415 175 8,5 9,1
ИПТ-20/3150 А О1 ИВЕЮ.757523.123 (СБ-0599) (2ИВ.813.012) ТУ 16-757.032-86 20 40 415 200 10,0 10,7
ИПТ-20/5000 А О1 ИВЕЮ.757523.122 (СБ-0447к) (2ИВ.813.007) ТУ 16-757.032-86 20 40 485 240 16,0 17,1 1302079505_disk.png
ИПТ-20/250 Б О1 ИВЕЮ.757523.124 (2ИЭ.813.060-0) ТУ 16-757.032-86 20 62 430 184 8,6 9,2
ИПТ-20/400 Б О1 ИВЕЮ.757523.124-01 (2ИЭ.813.060-0) ТУ 16-757.032-86 20 62 430 184 8,5 9,1
ИПТ-20/630 Б О1 ИВЕЮ.757523.124-02 (2ИЭ.813.060-0) ТУ 16-757.032-86 20 62 430 184 8,4 8,9
ИПТ-20/1000 Б О1 ИВЕЮ.757523.130 (2ИЭ.813.061) ТУ 16-757.032-86 20 62 430 200 10,0 10,7
ИПТ-20/3150 Б О1 ИВЕЮ.757523.084 (8ИЭ.813.062) ТУ 16-757.032-86 20 62 430 226 12,5 13,4
ИПТ-35/400 А О1 ИВЕЮ.757524.036 (СБ-0602к) (2ИВ.813.013) ТУ 16-757.032-86 35 70 480 225 14,7 15,7 1302079505_disk.png
ИПТ-35/400 А-1 О1 НИЮД. 757524.014 ГОСТ 5862-79 35 71,5 570 225 16,0 17,6 1302079505_disk.png
ИПТ-35/400 IV О НИЮД. 757523.130 ГОСТ 5862-79 35 140 645 204 19,0 20,9
ИПТ-35/630 А О1 ИВЕЮ.757524.037 (СБ-0603к) (2ИВ.813.014) ТУ 16-757.032-86 35 70 480 225 14,6 15,6
ИПТ-35/1000 А О1 ИВЕЮ.757523.129 (СБ-0604к) (2ИВ.813.015) ТУ 16-757.032-86 35 70 480 225 14,5 15,5 1302079505_disk.png
ИПТ-35/3150 А О1 ИВЕЮ.757523.128 (СБ-0605к) (2ИВ.813.016) ТУ 16-757.032-86 35 70 480 250 18,5 19,8 1302079505_disk.png
ИПТ-35/100 Б-1О НИЮД.713 ГОСТ 5862-79 35 105 515 204 13,7 14,7
ИПТ-35/400 Б О1 ИВЕЮ.757524.042 (СБ-0610к) (2ИВ.813.017) ТУ 16-757.032-86 35 105 610 225 19,8 21,2 1302079505_disk.png
ИПТ-35/630 Б О1 ИВЕЮ.757523.126 (СБ-0611к) (2ИВ.813.018) ТУ 16-757.032-86 35 105 610 225 19,7 21,1 1302079505_disk.png
ИПТ-35/1000 Б О1 ИВЕЮ.757524.050 (СБ-0612к) (2ИВ.813.019) ТУ 16-757.032-86 35 105 610 225 19,6 20,9 1302079505_disk.png
ИПТ-35/3150 Б О1 ИВЕЮ.757523.127 (СБ-0613) (2ИВ.813.020) ТУ 16-757.032-86 35 105 610 250 25,3 27,1
ИПТ-35/50 О НИЮД.757523.077 (Ø 70 верх. по телу) ГОСТ 5862-79 35 95 425 180 8,7 9,57 1302079505_disk.png
ИПТ-35/50-1О НИЮД.757523.124 (Ø 50 верх. по телу) ГОСТ 5862-79 35 95 425 180 8,7 9,57 1302079505_disk.png
ИПТ-35/3150 В О НИЮД.898-03 ГОСТ 5862-79 35 140 705 245 25,0 26,7 1302079505_disk.png
ПТ-6 У3 ИВЕЮ.757523.083 (2ИВ.813.025) ГОСТ 5862-79 6 -- 160 68 0,50 0,55 1302079505_disk.png
ПТ-10 У3 ИВЕЮ.757524.035 (2ИВ.813.024) ГОСТ 5862-79 10 -- 230 95 1,80 1,98 1302079505_disk.png
А1-250 DIN 42530* НИЮД.482 МЭК 62155:2003 1 -- 70 50 0,18 0,19
В 250 DIN 42530* НИЮД.491 МЭК 62155:2003 1 -- 30 60 0,10 0,11
А1-630 DIN 42530* НИЮД.483 МЭК 62155:2003 1 -- 80 70 0,37 0,33
В 630 DIN 42530* НИЮД.492 МЭК 62155:2003 1 -- 30 85 0,20 0,21
А1-1000 DIN 42530* НИЮД.505 МЭК 62155:2003 1 -- 85 90 0,70 0,75
В 1000 DIN 42530* НИЮД.504 МЭК 62155:2003 1 -- 35 110 0,40 0,43
А1-2000 DIN 42530* НИЮД.543 МЭК 62155:2003 1 -- 85 104 0,88 0,94
В 2000 DIN 42530* НИЮД.542 МЭК 62155:2003 1 -- 35 125 0,50 0,53
А1-3150 DIN 42530* НИЮД.271 МЭК 62155:2003 1 -- 85 125 1,40 1,50
В 3150 DIN 42530* НИЮД.272 МЭК 62155:2003 1 -- 35 150 0,70 0,75
10 NF DIN 42531* НИЮД.484 МЭК 62155:2003 10 29 295 140 3,60 3,85
20 NF DIN 42531* НИЮД.485 МЭК 62155:2003 20 44 385 155 5,0 5,35
30 NF DIN 42531* НИЮД.486 МЭК 62155:2003 30 58 485 155 6,5 6,96

В условном обозначении типа изолятора буквы и цифры обозначают:

И – изолятор;
П – проходной;
Т – трансформаторный;
В – втулка;
Ш – шайба;
0,5; 1; 6; 10; 20; 35 – номинальное напряжение, кВ;
100; 250; 400; 630; 1000; 1600; 2000; 3150; 5000 – номинальный ток, А;
А; Б; В – легкая, средняя и очень сильная степень загрязнения по ГОСТ 9920-89;
О – климатическое исполнение;
1 – категория (эксплуатация на открытом воздухе) размещения по ГОСТ 15150-69.

*- изготавливаются как запчасти
